    Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 8:02 pm

    Oggi ho provato a cambiare la mia benz ace l con una grado silver per fare una prova. Ho finito da poco di effettuare tutte le regolazioni, ma avrei un dubbio che riguarda i cavi colorati del braccio. Ho perso il manualetto della mia grado silver, quindi vorrei sapere se i connettori colorati: bianco, blu, verde e rosso vanno disposti sempre nello stesso ordine in ogni testina oppure ogni testina ha la sua disposizione. Se così fosse nella silver come vanno messi?
    Grazie


    _________________
    Massimiliano

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 8:09 pm

    In genere dietro la testina se non sono segnati i colori, sono segnati i canali R o L e la loro GND (massa).
    Bianco L
    Rosso R
    Blu' L GND
    Verde R GND


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    cosm
    Senior Member
    Senior Member

    Numero di messaggi : 739
    Data d'iscrizione : 2010-09-09
    Età : 40
    Località : Fano (PU)

    Re: Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 8:14 pm

    Massimo wrote:In genere dietro la testina se non sono segnati i colori, sono segnati i canali R o L e la loro GND (massa).
    Bianco L
    Rosso R
    Blu' L GND
    Verde R GND

    Nella grado c'è scritto: L, G, R e H quindi come dovrei associarli ai colori?
    Grazie


    _________________
    Massimiliano

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 8:26 pm

    Esatto.


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    cosm
    Senior Member
    Senior Member

    Numero di messaggi : 739
    Data d'iscrizione : 2010-09-09
    Età : 40
    Località : Fano (PU)

    Re: Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 8:35 pm

    Massimo wrote:Esatto.

    Se L è bianco e R è rosso G e H che cosa sono?
    Grazie


    _________________
    Massimiliano

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 8:37 pm

    Puoi postare una foto del posteriore della testina?
    Sulle mie testine ,ho controllato c'è Le e Re o Rg ed Lg,
    In pratica c'è il + ed il - di ogni canale,ad altre ci sono i colori che contraddisinguono i canali.


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    cosm
    Senior Member
    Senior Member

    Numero di messaggi : 739
    Data d'iscrizione : 2010-09-09
    Età : 40
    Località : Fano (PU)

    Re: Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 8:53 pm

    Massimo wrote:Puoi postare una foto del post della testina?

    E' più complicato del previsto
    Non credo di riuscirti a postare una foto, ma guardando la testina con i connettori di fronte a me e la puntina rivolta verso il basso i connettori sono disposti in questo modo:
    In alto a sinsitra H
    In alto a destra L
    In basso sinistra R
    In basso a desstra G
    I connettori non sono disposti in orizzontale, ma in modo obliquo L'H è il più alto mentre il G è il più basso

    Madonna che casino con la benz era così semplice anche senza manuale.


    _________________
    Massimiliano

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 9:06 pm

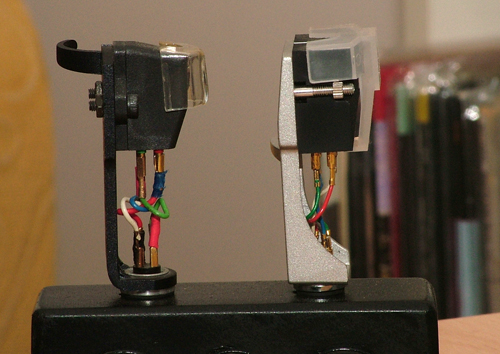

    Sullle testine non sulla conchiglia, sopra al blu c'è il bianco, e sul verde cè il rosso[img][/url][/img]


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    fabiovob
    Hi-End Member
    Hi-End Member

    Numero di messaggi : 7461
    Data d'iscrizione : 2009-10-01

    Re: Dubbio sul montaggio della testina

    Post  fabiovob on Mon Nov 01, 2010 9:08 pm

    MagicoMassimo sunny

    cosm
    Senior Member
    Senior Member

    Numero di messaggi : 739
    Data d'iscrizione : 2010-09-09
    Età : 40
    Località : Fano (PU)

    Re: Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 9:46 pm

    Grazie per l'aiuto, ma non so se ho collegato bene, comunque si sente ed i canali sono giusti
    Certo rispetto alla benz ace è un altro suono, ma ancora devo giocarci un pò prima di comprenderne meglio le differenze.


    _________________
    Massimiliano

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 9:54 pm

    fabiovob wrote:MagicoMassimo sunny
    Grazie, ma mi manca la Bacchetta... magica.


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 10:07 pm

    Ciao, cosm, cmq con La ACE Benz la Grado Silver non ha speranze.


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    pepe57
    moderatore
    moderatore

    Numero di messaggi : 4684
    Data d'iscrizione : 2009-06-11
    Età : 59
    Località : Milano

    Re: Dubbio sul montaggio della testina

    Post  pepe57 on Mon Nov 01, 2010 10:43 pm

    .


    Last edited by pepe57 on Sun Nov 07, 2010 8:48 pm; edited 1 time in total

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Mon Nov 01, 2010 10:48 pm

    Pietro sei sempre grande non sapevo di questo:
    H = litz Rosso polo caldo destro
    L = litz Bianco polo caldo sinistro
    R = litz Verde polo terra destra
    G = litz Blu polo terra sinistra

    Non mi sono mai imbattuto con testine con quelle sigle
    Comunque fortunatamente corrisponde alle mie indicazioni.
    Grazie
    cheers cheers cheers


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    cosm
    Senior Member
    Senior Member

    Numero di messaggi : 739
    Data d'iscrizione : 2010-09-09
    Età : 40
    Località : Fano (PU)

    Re: Dubbio sul montaggio della testina

    Post  cosm on Mon Nov 01, 2010 11:20 pm

    pepe57 wrote:
    cosm wrote:
    Massimo wrote:Puoi postare una foto del post della testina?

    E' più complicato del previsto
    Non credo di riuscirti a postare una foto, ma guardando la testina con i connettori di fronte a me e la puntina rivolta verso il basso i connettori sono disposti in questo modo:
    In alto a sinsitra H
    In alto a destra L
    In basso sinistra R
    In basso a desstra G
    I connettori non sono disposti in orizzontale, ma in modo obliquo L'H è il più alto mentre il G è il più basso

    Madonna che casino con la benz era così semplice anche senza manuale.

    In realtà è semplice.
    i due connettori in alto sono entrambi H (Hot= caldo) e quello con scritto L (Left Hot) è il polo caldo sinistro, cui dovrai connettere il litz bianco.
    La lettera G (degli altri due pin sottostanti)sta per Ground = terra e R sta per Rigth Ground = terra canale destro.
    quindi:
    H = litz Rosso polo caldo destro
    L = litz Bianco polo caldo sinistro
    R = litz Verde polo terra destra
    G = litz Blu polo terra sinistra
    Insomma R ed L indicano canale dx e sx
    H e G indicano poli caldi H(sopra) e terre G(sotto)

    Ciao!
    Pietro
    sunny

    Grazie mille cheers cheers cheers cheers cheers
    Mi hai salvato da una probabile notte insonne
    Ciao


    _________________
    Massimiliano

    pepe57
    moderatore
    moderatore

    Numero di messaggi : 4684
    Data d'iscrizione : 2009-06-11
    Età : 59
    Località : Milano

    Re: Dubbio sul montaggio della testina

    Post  pepe57 on Mon Nov 01, 2010 11:49 pm

    .


    Last edited by pepe57 on Sun Nov 07, 2010 8:49 pm; edited 1 time in total

    Massimo
    moderatore
    moderatore

    Numero di messaggi : 31484
    Data d'iscrizione : 2010-06-21
    Età : 61
    Località : Portici (NA)

    Re: Dubbio sul montaggio della testina

    Post  Massimo on Tue Nov 02, 2010 11:41 am

    Grazie peril chiarimento,senz'altro molto utile per tutti. sunny


    _________________
    Quando il dito indica la luna, l'imbecille guarda il dito

    pluto
    Moderatore - discobolo

    Numero di messaggi : 21528
    Data d'iscrizione : 2010-10-05
    Età : 58
    Località : Genova

    Re: Dubbio sul montaggio della testina

    Post  pluto on Tue Nov 02, 2010 11:59 am

    Visto che avete fatto i compiti, quasi quasi me lo stampo anch'io
    tanto prima o poi me lo dimentico e qualche testina antica da mettere su si trova sempre sunny sunny

    Ciao

    Mr. wlg
    Vip Member
    Vip Member

    Numero di messaggi : 3832
    Data d'iscrizione : 2010-03-10
    Età : 50
    Località : Prov. Milano

    Re: Dubbio sul montaggio della testina

    Post  Mr. wlg on Fri Nov 05, 2010 4:05 pm

    [/quote]

    In realtà è semplice.
    i due connettori in alto sono entrambi H (Hot= caldo) e quello con scritto L (Left Hot) è il polo caldo sinistro, cui dovrai connettere il litz bianco.
    La lettera G (degli altri due pin sottostanti)sta per Ground = terra e R sta per Rigth Ground = terra canale destro.
    quindi:
    H = litz Rosso polo caldo destro
    L = litz Bianco polo caldo sinistro
    R = litz Verde polo terra destra
    G = litz Blu polo terra sinistra
    Insomma R ed L indicano canale dx e sx
    H e G indicano poli caldi H(sopra) e terre G(sotto)

    Ciao!
    Pietro
    sunny [/quote]


    cheers cheers cheers cheers cheers cheers cheers cheers
    cheers cheers cheers cheers cheers cheers cheers cheers

    Non ci sono altre parole

    Silvio Wlg
