Diffusori di Massimo Empty Diffusori di Massimo

Messaggio Da Massimo Gio Gen 06 2011, 17:58

Ho pensato che potrebbe essere una buona idea dare a tutti la possibilirtà di costruire un diffusore dal costo non eccessivo.
Gli altoparlanti usati sono dei CIARE, con un ottimo suono ed un eccezionale rapporto qualità/prezzo.
Il diffusore ha una sensibilità di 89 dB,un modulo dell'impedenza molto lineare per non mandare in crisi nessun tipo di amplificatore.
Con un cross-over molto particolaree poco usato per la sua complessità e difficoltà di messa a punto.
Il tubo reflex è il YAC 415 del catalogo componenti della CIARE.
Il TW è montato in un apposito box che lo isola dalle onde del MW.

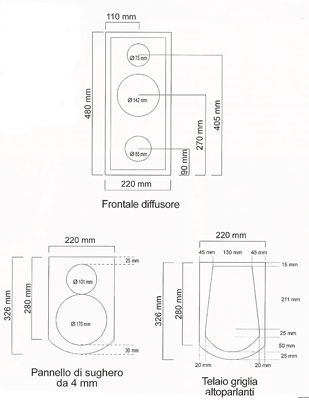

Vi posto il progetto del mio diffusore, con annessi i grafici misurati delle risposte.
Se la cosa vi interessa sono a disposizione per qualsiesi problema o domanda.

Diffusori di Massimo 0910 Diffusori di Massimo 1211Diffusori di Massimo 0211Diffusori di Massimo 0310Diffusori di Massimo 0511


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
Cricetone
Cricetone
Hi-End Member
Hi-End Member

Numero di messaggi : 6644
Data d'iscrizione : 22.12.08
Località : catanzaro

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Cricetone Gio Gen 06 2011, 19:31

complimenti massimo per il progetto,purtroppo io non so neanche saldare! Neutral Diffusori di Massimo 650957 Diciamo che è meglio che non impari,altrimenti seguirei le orme di Air...
Mr. wlg
Mr. wlg
Vip Member
Vip Member

Numero di messaggi : 4101
Data d'iscrizione : 10.03.10
Età : 57
Località : Prov. Milano

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Mr. wlg Mer Gen 12 2011, 10:13

Come sempre Grande Massimo cheers

hai fatto bene può essere utile per chi vuole provare, hai miei tempi li facevo anch'io e mi divertivo un sacco poi suonavano come sunavano anche perchè era impossibile trovare uno schema (non c'era internet e nessuno ti dava un consiglio o uno schema manco a morire)e quindi facevi tutto a occhio ma, ero ugualmente soddisfatto e contento.

Silvio Wlg



_________________
Silvio Wlg

Dopo la passione c'è la follia....!!!!!!!!!!!!!


il mio impianto
https://www.ilgazeboaudiofilo.com/t2500-l-impianto-di-mr-wlg
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Mer Gen 12 2011, 17:30

Silvio, grazie dei complimenti, cmq questi diffusori sono arrivati secondi nella categoria expert nel concorso nazionale per autocostruttori ciare del 2006 e sono stati pubblicati su una rivista del settore in due parti. sunny sunny sunny sunny
Allego il commento di Filippo Punzo, uno dei giornalisti della commissione giudicatrice. sunny


Diffusori di Massimo Art10


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
piroGallo
piroGallo
Hi-End Member
Hi-End Member

Numero di messaggi : 6716
Data d'iscrizione : 23.12.08
Località : tra Monferrato e Langa

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da piroGallo Mer Gen 12 2011, 17:34

Massimo ha scritto:Silvio, grazie dei complimenti, cmq questi diffusori sono arrivati secondi nella categoria expert nel concorso nazionale per autocostruttori ciare del 2006 e sono stati pubblicati su una rivista del settore in due parti. sunny sunny sunny sunny
Allego il commento di Filippo Punzo, uno dei giornalisti della commissione giudicatrice. sunny


Diffusori di Massimo Art10

Diffusori di Massimo 921419 Diffusori di Massimo 921419 Diffusori di Massimo 921419 cheers


_________________
Gianni

Diffusori di Massimo Organo10

"L'uomo che non ha la musica nel cuore ed è insensibile ai melodiosi accordi
è adatto a tradimenti, inganni e rapine; i moti del suo animo sono spenti come la notte,
e i suoi appetiti sono tenebrosi come l'Erebo: non fidarti di lui."
(William Shakespeare, Il mercante di Venezia)

"Meno muggiti e più ruggiti"
(Autocitazione)
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Mer Gen 12 2011, 17:40

Grazie Gianni. sunny


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
wasky
wasky
JuniorMember
JuniorMember

Numero di messaggi : 165
Data d'iscrizione : 21.02.11
Età : 58
Località : Roma Vittoriosa (MTB Slope Style Pimp)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da wasky Ven Feb 25 2011, 23:03

Accidenti i miei complimenti Massimo applausi perchè non vieni al trofeo Percorsi Sonori ? Dai fatti vedere sarebbe un onore gareggiare con te il prossimo anno

Ragazzi solo con AFW lo rende un Campione veramente Diffusori di Massimo WeAreNotWorthy

Io lo dico sempre che i ciare suonano bene ma, nessuno mi crede mai, questa è la riprova e linkerò spesso il tuo progetto sul T-Forum dove la tua filosofia Cheap but Good Sound si sposa bene se, mi dai la tua autorizzazione.

Ragazzi guardate il catalogo CIARE ci sono ottimi gioielli e non solo CIARE anche SEAS e ETON hanno sviluppato ottimi Diffusori

Prova ARTA per le misure basta un piccolo JIG semplicissimo e un mic behringer da 49 €

http://www.costruirehifi.net/forum/viewtopic.php?f=62&t=1736



_________________
In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Ven Feb 25 2011, 23:15

bob se domenica massimo viene a trovarmi se ne va Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
tu, purtroppo se un po' fuori mano altrimenti anche a te Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
sei x il piccolo, medio o grande? Laughing Laughing Laughing
io ho finito oggi pomeriggio
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Ven Feb 25 2011, 23:22

Questi diffusori già hanno partecipato con un altro X-over in serie al Concorso CIARE del 2006 arrivando secondi nella categoria expert, e sono stati pubblicati su AR con il filtro in serie che ho postato qui.
Se li vuoi mettere da qualche altra parte non ho problemi.
Filippo Punzo, uno dei giornalisti della commissione giudicatrice ha definito il mio diffusore il vincitore morale del concorso.
Se hai modo di parlare con Esposto, forse si ricorda, quello è stato l'ultimo concorso che ha organizzato prima di lasciare la CIARE. sunny sunny sunny


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Ven Feb 25 2011, 23:26

massimo, allora è meglio che mi peso la p@ll@ prima di sboronare! affraid affraid affraid
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Ven Feb 25 2011, 23:28

Ma parli delle palle che mantiene HULK? Diffusori di Massimo 775355 Diffusori di Massimo 775355 Diffusori di Massimo 775355


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Ven Feb 25 2011, 23:28

magari Diffusori di Massimo 775355 Diffusori di Massimo 775355 Diffusori di Massimo 775355
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Ven Feb 25 2011, 23:30

non mi intimidisco, anzi ti sfidero' a cannonball
...adderly, naturalmente! affraid
wasky
wasky
JuniorMember
JuniorMember

Numero di messaggi : 165
Data d'iscrizione : 21.02.11
Età : 58
Località : Roma Vittoriosa (MTB Slope Style Pimp)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da wasky Sab Feb 26 2011, 09:46

lupocerviero ha scritto:bob se domenica massimo viene a trovarmi se ne va Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
tu, purtroppo se un po' fuori mano altrimenti anche a te Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
sei x il piccolo, medio o grande? Laughing Laughing Laughing
io ho finito oggi pomeriggio

Le mie le ho ritirate fuori l'altro ieri devo solo affinare il crossover e le porto a Percorsi Sonori

http://hifi-hiend.forumattivo.com/t6287-t-friends-speakers-sonus-faber-mode-on

Tempo di finire il concorso e le vendo per iniziare le mie Andromeda



_________________
In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Sab Feb 26 2011, 12:17

wasky ha scritto:
lupocerviero ha scritto:bob se domenica massimo viene a trovarmi se ne va Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
tu, purtroppo se un po' fuori mano altrimenti anche a te Diffusori di Massimo 85816 Diffusori di Massimo 85816 Diffusori di Massimo 85816
sei x il piccolo, medio o grande? Laughing Laughing Laughing
io ho finito oggi pomeriggio

Le mie le ho ritirate fuori l'altro ieri devo solo affinare il crossover e le porto a Percorsi Sonori

http://hifi-hiend.forumattivo.com/t6287-t-friends-speakers-sonus-faber-mode-on

Tempo di finire il concorso e le vendo per iniziare le mie Andromeda


grande!
preparo il pop corn x un altro grande servizio, ....fotografico Laughing Laughing Laughing
spero solo che tu abbia frapposto parecchie altre cose durante la loro costruzione,
perche' se ricordo bene hai iniziato solo qualche annetto fa'. Diffusori di Massimo 528114 Diffusori di Massimo 528114 Diffusori di Massimo 528114
concordo appieno col modello (andromeda), ma di piu' con la frase di tony g che hai in firma! Diffusori di Massimo 625723
wasky
wasky
JuniorMember
JuniorMember

Numero di messaggi : 165
Data d'iscrizione : 21.02.11
Età : 58
Località : Roma Vittoriosa (MTB Slope Style Pimp)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da wasky Sab Feb 26 2011, 12:54

lupocerviero ha scritto:grande!
preparo il pop corn x un altro grande servizio, ....fotografico Laughing Laughing Laughing
spero solo che tu abbia frapposto parecchie altre cose durante la loro costruzione,
perche' se ricordo bene hai iniziato solo qualche annetto fa'. Diffusori di Massimo 528114 Diffusori di Massimo 528114 Diffusori di Massimo 528114
concordo appieno col modello (andromeda), ma di piu' con la frase di tony g che hai in firma! Diffusori di Massimo 625723

E' successo di tutto su questo diffusore lupocerviero, prima la pioggia d'acqua sopra in box Neutral poi, la fusione di due Woofer con un amplificatore lm4780 che ha oscillato un pò Diffusori di Massimo 424797 poi il colore che ho dato alle gondole che non mi piace e che porterò a laccare Suspect

Ora mi sono reso conto che il medio andrebbe meglio con un carico aperiodico Laughing ma mi fermo altrimenti quando affitto Diffusori di Massimo 650957



_________________
In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Sab Feb 26 2011, 13:29

mi ero fermato all'acqua ed al cambio di case x il medio
Laughing Laughing Laughing
wasky
wasky
JuniorMember
JuniorMember

Numero di messaggi : 165
Data d'iscrizione : 21.02.11
Età : 58
Località : Roma Vittoriosa (MTB Slope Style Pimp)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da wasky Sab Feb 26 2011, 13:34

lupocerviero ha scritto:mi ero fermato all'acqua ed al cambio di case x il medio
Laughing Laughing Laughing

Non riaprire ferite ancora coperte da piaga Laughing trovi il topic sul T-Forum amplificatore con lm4780 tacci sua e della Nationals Diffusori di Massimo 630139

Massimo perdonaci per la disgressione Diffusori di Massimo 650957


_________________
In a Audio Computer Transport, Parameters like RAM settings, RAM quality and motherboard traffic all make a perceptible difference. The purity with which data is streamed to the DAC is critical. Cics
desmoraf68
desmoraf68
Sordogolo 3

Numero di messaggi : 4539
Data d'iscrizione : 14.01.11
Età : 54
Località : Prov. Arezzo

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da desmoraf68 Sab Feb 26 2011, 13:36

Azzz Massimo complimenti davvero .... poi io sono uno di quelli che dice (ed avuto) Ciare c'è! (Cit. Guido Meda)


_________________
Raffaele

Chi sa fare la musica la fa, chi la sa fare meno la insegna, chi la sa fare ancora meno la organizza, chi la sa fare così così la critica. (Luciano Pavarotti)

Gli appassionati di musica sono assolutamente irragionevoli. Vogliono essere sempre perfettamente muti quando si dovrebbe desiderare di essere assolutamente sordi. (Oscar Wilde)

Non posso immaginare la mia vita o quella di chiunque altro senza la musica: è come una luce nel buio che non si spegne mai. (Martin Scorsese)

Diffusori di Massimo Ufolog11 Diffusori di Massimo Spinsm10Diffusori di Massimo Metall10
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Dom Feb 27 2011, 11:30

wasky ha scritto:
... Tempo di finire il concorso e le vendo per iniziare le mie Andromeda
Grandi diffusori, quando li finisci mi farebbe piacere ascoltarli. applausi applausi applausi applausi


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Dom Feb 27 2011, 11:33

lupocerviero ha scritto:
... ma di piu' con la frase di tony g che hai in firma! Diffusori di Massimo 625723
Devi venire ad ascoltare i MW da 16 cm Ciare con filtro in serie,poi mi dirai... sunny sunny


Ultima modifica di Massimo il Dom Feb 27 2011, 11:35 - modificato 1 volta.


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
piero
piero
Vip Member
Vip Member

Numero di messaggi : 1509
Data d'iscrizione : 21.04.10
Età : 47
Località : bari

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da piero Dom Feb 27 2011, 11:34

massimo, ma i x-over li assembli con i componenti che si trovano sul catalogo ciare o si trovano anche già fatti?
perchè quelli non avrei idea di come farli.
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Dom Feb 27 2011, 11:53

Il filtro è cablato in aria con filo solid core, i componenti li prendo cercando tra quelli che riesco a reperire di buona qualità.
Per alcune le induttanze devi modificarle tu, con un ponte RCL, non essendo valori standard.Ti mando una foto del filtro definitivo prima di disassemblarlo per rimontarlo nel contenitore definitivo. sunny sunny sunny
Diffusori di Massimo Fig_610


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111
lupocerviero
lupocerviero
Puppologo

Numero di messaggi : 6630
Data d'iscrizione : 22.02.11
Età : 48
Località : Regno delle due Sicilie

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da lupocerviero Dom Feb 27 2011, 11:53

Massimo ha scritto:
lupocerviero ha scritto:
... ma di piu' con la frase di tony g che hai in firma! Diffusori di Massimo 625723
Devi venire ad ascoltare i MW da 16 cm Ciare con filtro in serie,poi mi dirai... sunny sunny

ma oggi tocchera' a te! ...dire Laughing Laughing Laughing
Massimo
Massimo
Hi-End Member
Hi-End Member

Numero di messaggi : 32339
Data d'iscrizione : 21.06.10
Età : 67
Località : Portici (NA)

Diffusori di Massimo Empty Re: Diffusori di Massimo

Messaggio Da Massimo Dom Feb 27 2011, 11:56

Senz'altro,la dimensione del Woofer è strettamente correlata alla grandezza della stanza d'ascolto ed alle sue caratteristiche. sunny sunny


_________________
Quando il dito indica la luna, l'imbecille guarda il dito Diffusori di Massimo Dark_s11Diffusori di Massimo Firma_11Diffusori di Massimo Firma_12
Diffusori di Massimo Buggd111

    La data/ora di oggi è Mar Gen 31 2023, 04:24
